Druckbelüftungsanlagen
Türöffnungskraft: Die Türöffnungskraft darf maximal
100 N betragen. Die gesamte Türöffnungskraft ergibt
sich aus der Summe der Schließkraft des Selbst-
schließers der Türe und der durch den Überdruck
verursachten Kraft (
Abbildung 8.3.7.2-4
). Die Druck-
differenz zwischen geschütztem Bereich und Brand-
bereich wird durch die maximale Türöffnungskraft
begrenzt.

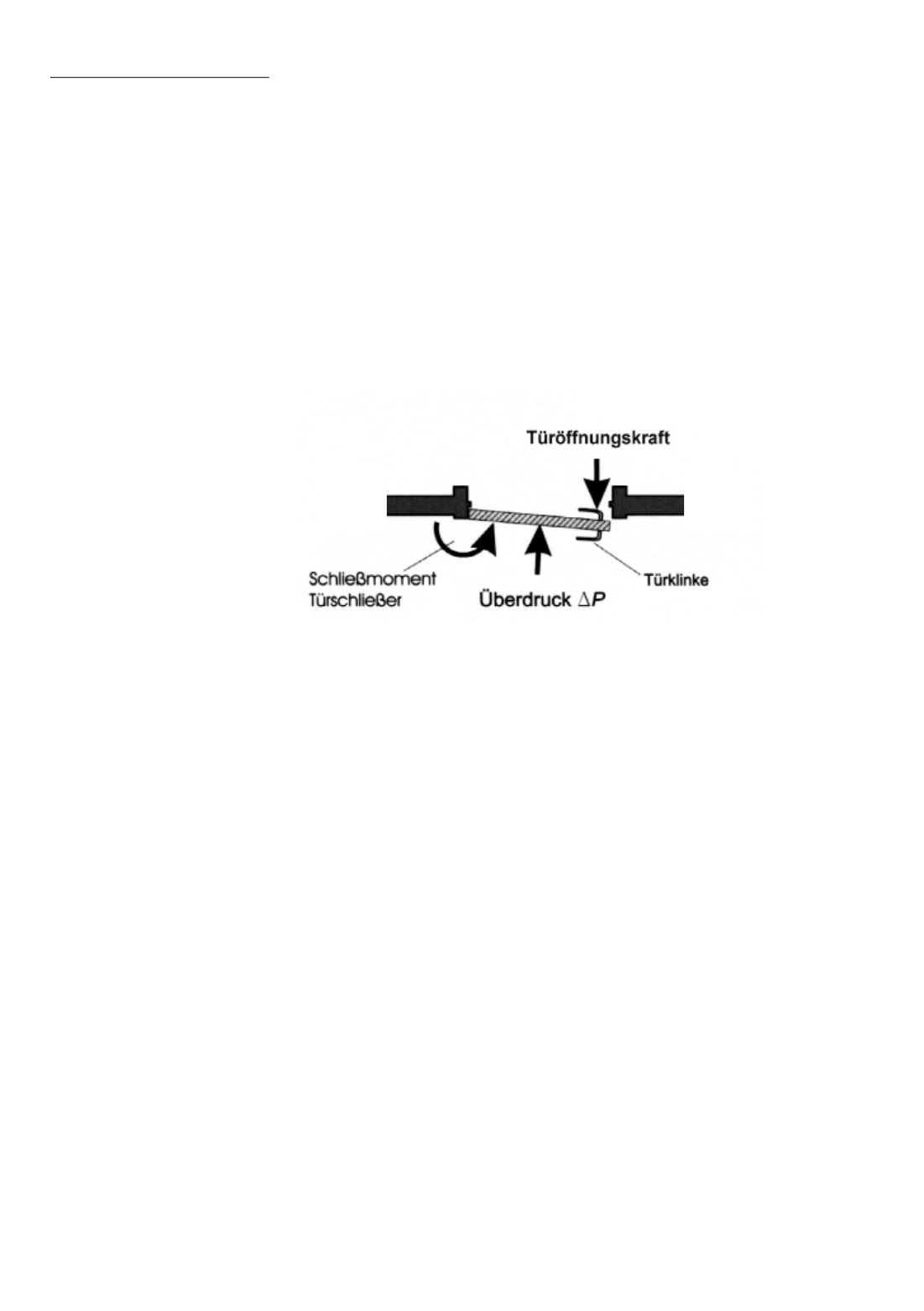

Abbildung 8.3.7.2-4:Türöffnungskraft
Die maximal zulässige Druckdifferenz an einer Türe
wird in der TRVB S 112 bzw. EN 12101-6 durch die
folgende Gleichung angegeben:
p
T max.
= 2 (100 – F
T0
) (b
T
– d) / (A
T
x b
T
)
p
T max.
maximal zulässige Druckdifferenz in Pa an
einer Türe, sodass eine Öffnungskraft von
100 N am Türgriff nicht überschritten wird
F
T0
..
Kraft in N, die am Türgriff anzuwenden ist,
um die Türe bei Nichtbetrieb der DBA zu
öffnen (berücksichtigt u.a. die Schließkraft
des Türschließers)
b
T
Türbreite in Metern
d
Abstand des Mittelpunkts des Türgriffes
von der dem Türgriff näher gelegenen Tür-
kante in Metern
A
T
Fläche des Gehflügels in m²
Türöffnungskraft
Maximal zulässige
Druckdifferenz
