Seite 9
4.5.2
Brandschutzkonzept und
Brandschutzingenieurwesen –
Anwendungsbeispiel

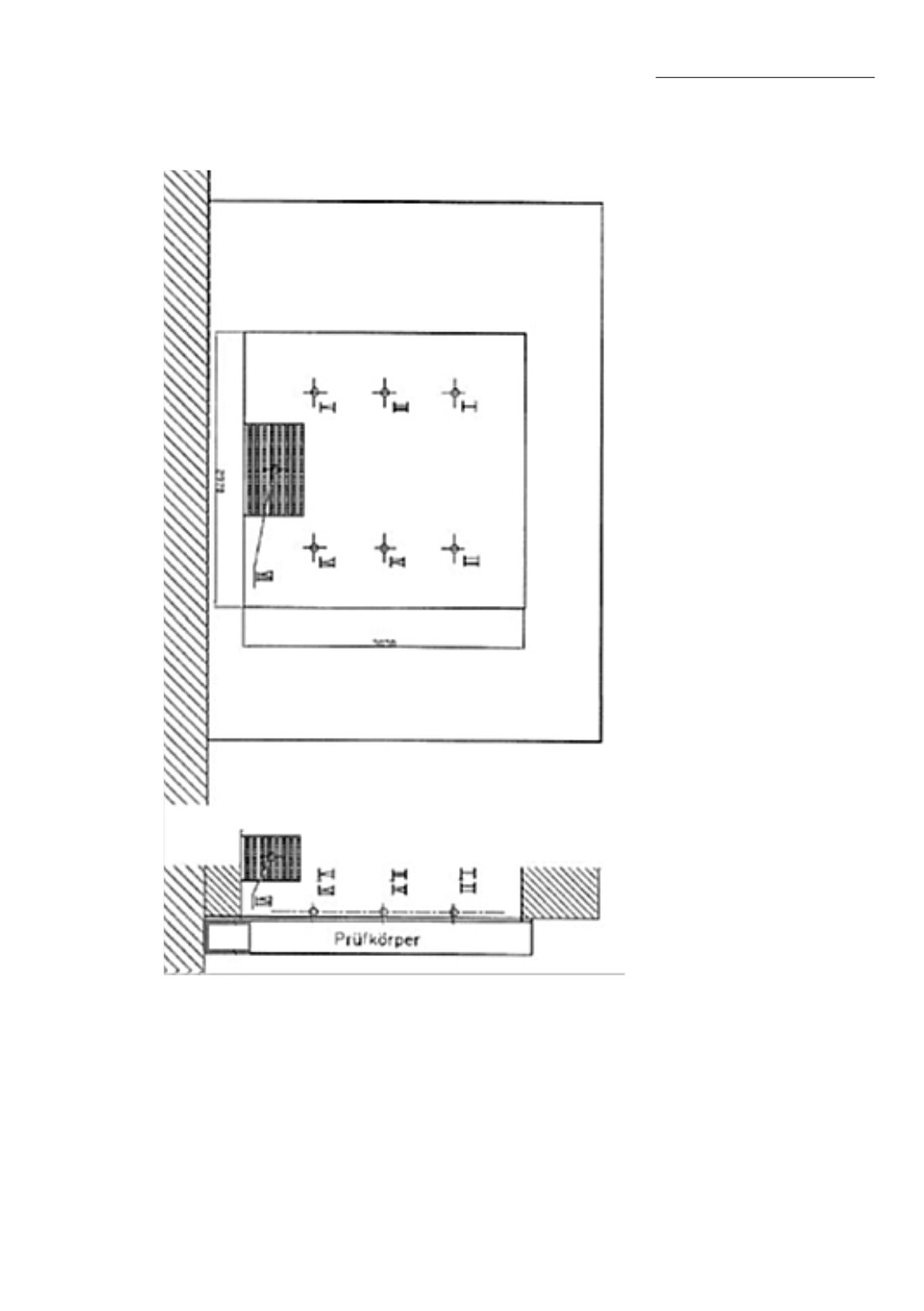

Abbildung 4.5.2-4: Schematische Anordnung der Thermoele-
mente beim Test
Die nachfolgende Grafik (
Abbildung 4.5.2-5
) stellt
den Temperaturverlauf der Thermoelemente in der
Prüfkammer dar. Das Thermoelement 7 befindet
